MOSFET

Message  Coburn T03 le Jeu 3 Jan - 23:53

Salut à tous.
Je me lance dans la fabrication d'un MOSFET ! Je n'ai pas osé ( pour le moment ) investir dans un MOSFET de marque. C'est pour ça que je suis un tuto pour essayer d'en construire un pour enfin essayer de le loger dans mon G36c.

Tout d'abord pour ceux qui ne savent pas ce qu'est un MOSFET :
Le MOSFET permet d'avoir ( en gros )
- une meilleure réactivité
- une meilleure cadence
- une meilleure durée de vie du matériel ( supprimant les arcs électriques au niveau du switch et moteur )
- autonomie plus élevée ?

Il existe plusieurs sortes de MOSFET. Celui que je vais essayé de construire est un dit AB ( Active Breaking ).Allez voir ici Il explique mieux que moi.


Les composants électroniques sont commandés, j'attends ça, je vous tiens au courant les coupains ! Very Happy
avatar
Coburn T03
TANGO

Messages : 114
Date d'inscription : 25/09/2011
Age : 22

Revenir en haut Aller en bas

Re: MOSFET

Message  Scorpio A01 le Sam 5 Jan - 18:44

Bonne chance en tout cas ;)
avatar
Scorpio A01
Chef Alpha
Chef Alpha

Messages : 490
Date d'inscription : 14/01/2012
Age : 22

Revenir en haut Aller en bas

Re: MOSFET

Message  Coburn T03 le Dim 6 Jan - 10:30

Merci !
Voici les news :
MOSFET assemblé, câblage fait, batterie chargée, puis tir.
WAHOO, on note clairement le gain de réactivité, de cadence ( pas moyen de vérifier pour les arcs électriques mais je fais confiance au tuto ).
Je recommande, quelques photos viendront
avatar
Coburn T03
TANGO

Messages : 114
Date d'inscription : 25/09/2011
Age : 22

Revenir en haut Aller en bas

Re: MOSFET

Message  SpartanMAC T02 le Dim 6 Jan - 11:04

C'est assez super ce petit truc ... faudrais que tu nous fasse des photos !

_________________



avatar
SpartanMAC T02

Messages : 217
Date d'inscription : 14/12/2010

http://firesoft.forumgratuit.org

Revenir en haut Aller en bas

Re: MOSFET

Message  Coburn T03 le Dim 6 Jan - 12:03

Alors avant tout je vous conseille de vous référer au tuto de Raziel91 sur FA.

On va juste rappeler les grandes lignes.

Première étape

Choisissez votre magasin / site internet et commandez vos composants .
Vous avez besoin :
- 1 x IRL1404
- 1 x IRF4905
- 1 x résistance 33Kohm
- 1 x résistance 100ohm
- Du fil rouge ( 0.75mm² suffit )
- Du fil noir ( 0.75mm² suffit )

Je conseille juste de commander au moins 3 ou 4 résistances au cas ou on les casserait ( et vu le prix 0.1€ )
On doit obtenir ça niveau composants.


Vous avez aussi besoin d'un minimum de matériel :
- Fer à souder + étain
- Pinces
- Un peu d'huile de coude
- Un multimètre ( pas obligé )
- Du scotch isolant ou gaine thermo ( obligatoire ! )



L'assemblage

Là je vous conseille d'aller voir le tuto sur France Airsoft qui est très clair.
On note juste qu'il faut pas hésiter à isoler avec le scotch isolant.

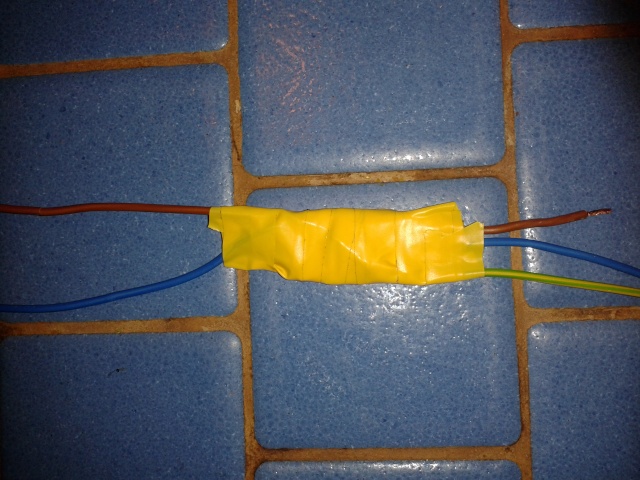

Après vous devez obtenir une pièce qui ressemble à ça :


2 fils vers la gauche ( + et - de votre batterie )
3 fils vers la droite qui partent vers le contacteur et le moteur.
C'est pas très très beau mais le principal c'est que ça fonctionne ( si vous avez bien suivi le tuto, y a pas de raisons que votre montage ne fonctionne pas ).
Juste faire attention au niveau du cablage.

Mon avis

Voulant être sûr qu'il n'y est pas de problèmes j'ai vérifier deux ou trois trucs à l'aide du multimètre, mais après faut se lancer.
J'ai d'abord tester le mosfet quand le moteur n'était pas dans la gearbox. ça change car la fonction AB est bien présente. En effet, lorsqu'on arrête d'appuyer sur la détente, le moteur s'arrête sec. Pas d'inertie comme avant ( j'ai un moteur high speed ). Ensuite on met le moteur dans la gearbox. Et là aussi y a du changement.
Réactivité améliorée
Cadence améliorée
Bon pour les arcs électriques je peux pas trop vérifier mais je fais confiance au tuto.
Je suis satisfait.

Pour finir :

Pros :
+ Pas cher
+ Efficace
+ Pas besoin d'avoir lu l'encyclopédie de l'électronique 6 fois.

+/- Accessible pour tout le monde ?

Cons :
- ça prend un peu de temps
- Pas le droit à l'erreur
- Minimum de matos
- Faut un peu de place dans sa réplique.


Si quelqu'un a des questions, n'hésitez pas à les poser. Je propose mon aide si quelqu'un veut en réaliser un.

Enjoy
avatar
Coburn T03
TANGO

Messages : 114
Date d'inscription : 25/09/2011
Age : 22

Revenir en haut Aller en bas

Re: MOSFET

Message  Scorpio A01 le Dim 6 Jan - 12:45

Ca t'a environ coûté combien le tout ? Et faut que ce soit directement relié à la batterie ? J'ai pas trop compris ou on place ça ..
avatar
Scorpio A01
Chef Alpha
Chef Alpha

Messages : 490
Date d'inscription : 14/01/2012
Age : 22

Revenir en haut Aller en bas

Re: MOSFET

Message  Coburn T03 le Dim 6 Jan - 13:35

avatar
Coburn T03
TANGO

Messages : 114
Date d'inscription : 25/09/2011
Age : 22

Revenir en haut Aller en bas

Re: MOSFET

Message  Scorpio A01 le Dim 6 Jan - 13:48

Sachant que ma batterie est un dans un porte batterie au niveau du garde main je pourrai mettre le mosfet dedans ? ( 2 batteries tiennent dans le porte batterie)
avatar
Scorpio A01
Chef Alpha
Chef Alpha

Messages : 490
Date d'inscription : 14/01/2012
Age : 22

Revenir en haut Aller en bas

Re: MOSFET

Message  Coburn T03 le Dim 6 Jan - 14:07

C'est possible !
Après n'oublie pas que 3 câbles partent en direction de la GB
Faut avoir un peu de place.
Sinon tu peux foutre le MOSFET directement dans la réplique...
avatar
Coburn T03
TANGO

Messages : 114
Date d'inscription : 25/09/2011
Age : 22

Revenir en haut Aller en bas
